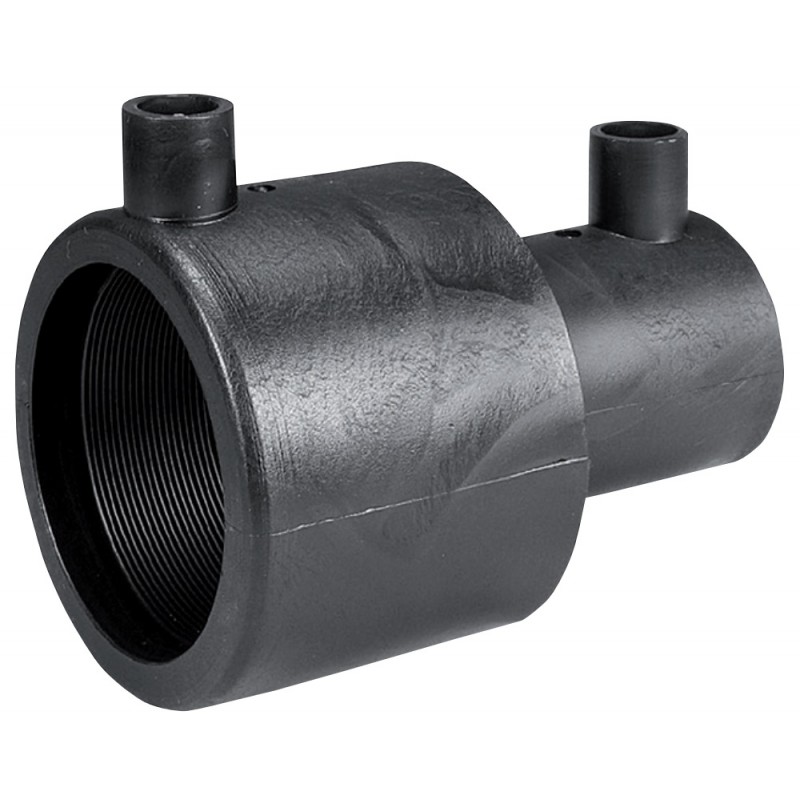

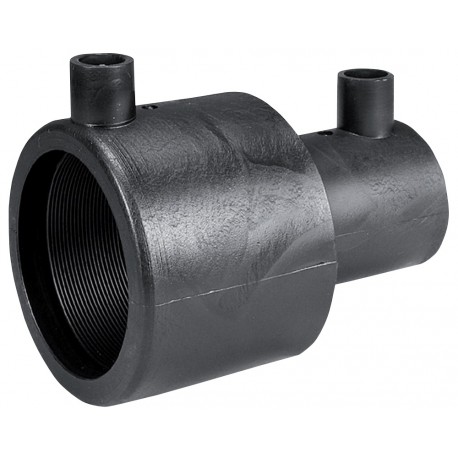

Reducción concéntrica electrosoldable

MÁS INFO

La reducción electrosoldable es una de las piezas electrosoldables que conforman la completa gama de accesorios para fontanería y otro tipo de instalaciones, como el gas u otros fluidos.

Características de la reducción concéntrica electrosoldable

"Accesorios fabricados conforme a las normativas UNE-EN 1555-3 y UNE-EN 12201-3, con una clasificación de Clase SDR 11 y elaborados en PE 100-RC con las siguientes especificaciones:

• Densidad mínima de ≥ 930 kg/mm3, según lo estipulado en ISO 1183-1.
• Índice de fluidez (MFR) entre 0,2 y 1,4 g/10 min, según UNE-EN ISO 1133-1.
• Tiempo de inducción a la oxidación (OIT) de al menos 20, según UNE-EN 728.
• Resistencia mínima requerida (MRS) de 10 MPa, según ISO 12164.
• Color estándar: negro.

Las dimensiones se determinan de acuerdo con UNE-EN ISO 3126.

Estos accesorios se utilizan para unir tuberías de polietileno destinadas al transporte de gas hasta PN 10 (10 bar), así como agua potable y otros fluidos hasta PN 16 (16 bar) de presión nominal.

La fusión puede llevarse a cabo de dos formas:

1. Automáticamente, mediante un lector de código de barras.
2. Manualmente, ingresando los datos de la etiqueta.

Los accesorios electrosoldables son compatibles con tuberías de PE 100, PE 100-RC y PE 80, con rangos de SDR 9 a SDR 17."

Material reducción concéntrica electrosoldable

La materia prima de los accesorios electrosoldables cumple con las exigencias de la EN 1555 y la EN 12201. Asimismo, tanto los productos de electrofusión como los portabridas están hechos de PE 100.

Características geométricas de la reducción concéntrica electrosoldable

Los artículos electrosoldables  se determinan por dimensiones según EN ISO 3126. Además, todas las dimensiones de los accesorios cumplen los requisitos de la EN 1555 y la EN 12201. Todos los accesorios de electrofusión y los portabridas están fabricados en SDR 11.

Resistencia a la presión interna de la reducción concéntrica electrosoldable

Gas:
Presión máxima operativa (MOP)
- 10 bar – SDR 11
- 10 bar – SDR 17

Agua:
- PN 16 para SDR 11
- PN 10 para SDR 17

Características comunes de los accesorios electrosoldables

1. Conectores de latón con diámetro estándar de 4.0 mm. y posibilidad de adaptadores para diámetro de 4.7 mm.
2. Placa de características: indica el diámetro del fitting, material, SDR, uso (gas y agua).
3. Indicadores de soldadura: permiten percibir visualmente si es proceso de soldadura se ha llevado a cabo de manera satisfactoria.
4. Espiral de calentamiento: cubierto con material de PE que protege de daños durante la instalación del accesorio en una línea de tubería.
5. Etiqueta: contiene información del tamaño y el diámetro del accesorio (el mismo que en la placa de características del apartado 3); número identificativo, un número único que lo diferencia y hace posible determinar la fecha exacta de fabricación y el lote del material del que ha sido fabricado; presión máxima de trabajo; tiempo de calentamiento y enfriamiento; voltaje (siempre 39.5 Volt.); SDR; código de barras, datos para las máquinas de soldadura equipadas con escáner; estándares con los que cumplen los accesorios.

*Para mayor información, consultar la ficha técnica*
